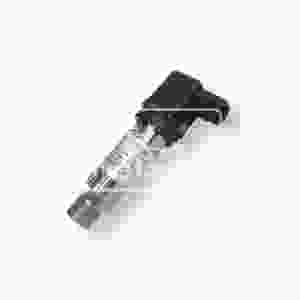

Pressure Transmitter PT503

PARAMETERS:

Capacity Range:0-10-100MPa

Comprehensive Precision： 0.1%FS , 0.2%FS, 0.3%FS, 0.5%FS, 1.0%FS

Output Signal: 4~20mA; 0~5V; 1~5V; 0~10V

Use Temp Range:-10~80℃-150℃

Excitation Voltage: 9~36V, if output =4~20mA or 0~5V or1~5V; 15~36V, if outpur= 0~10V

Stability: 0.1%F.S/year

Burden Resistance: Electric Current output： ≤800Ω，Voltage output ：≥50KΩ

Insulation Resistance: ≥2000MΩ,100VDC

Effection of Vibration: On 20HZ-1KHZ of mechanical shake, output ≤ 0.1%F.S

Defend Grade: IP68

EXAMPLE: PT501 - 1M - 01 - C - 1 - I - CW - ZC1

PT5

01

1M

01

C

1

I

CW

ZC1

01

Models

1

Capacity(Noted by number)

M

Pressure Mearsure( K=KPa, B=Bar, M=MPa,H=mH2O )

01

Output Signal
( 01=4~20mA, 02=0~5V, 03=1~5V, 04=0~10V )

C

Precision （%FS）(A=0.1, B=0.2, C=0.3, D=0.5)

1

Pressure Typ:
(1=Gauge Pressure 2 =Combination Pressure

I

Thread Connection:
(I=M22×1.5 J=M20×1.5 L=M18×1.5 P=M16×1.5 M=M14×1.5 N=G1/4-19 Q=1/2-20 F=M12×1 R=1/4NPT S=1/2NPT T=1/8NPT U=7/16-20)

CW

Temp. Of Medium(℃)
( CW=-10~80,CG=-20~125,GW=-30~150)

FS5

Electric Connection
( ZC=M22×1.5 airproof port DI=Hirsmann Connector
HK= 4-pin navigate plug FS=Waterproof&anticorrosion Cable)
